Yuk, ketahui simbol flowchart biar kamu makin paham soal pemrograman!
Tahukah kamu mengenai flowchart? Bagi yang sudah terbiasa dengan pemrograman pasti sudah tidak asing lagi.

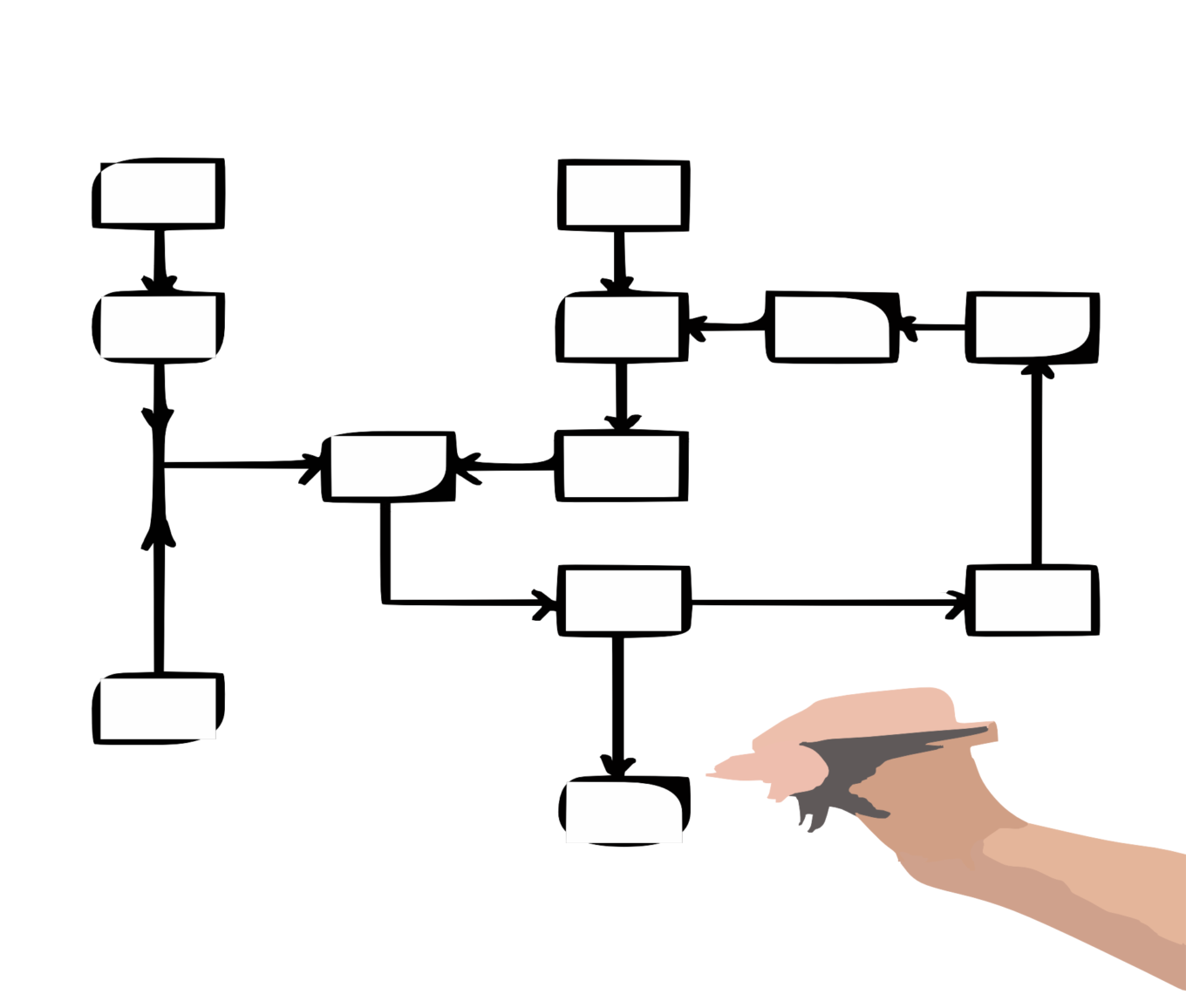

Flowchart atau yang disebut dengan bagan alur merupakan sebuah diagram yang akan menamilkan langkah-langkah dalam pengambilan keputusan dari suatu program. Setiap langkah yang akan dilakukan atau diambil selalu digambarkan dalam bentuk diagram yang akan dihubungkan garis atau panah.
Perannya cukup penting dari sebuah proyek dengan membuat program yang didalamnya melibatkan banyak orang.
Bagan alur yang digambarkan dari suatu program lebih ringkas, detail dan mengurangi kesalahan dalam penafsiran. Selain itu, digunakan sebagai penghubung antara kebutuhan teknis dan non teknis.
Dengan adanya flowchart ini, setiap urutan proses dapat digambarkan menjadi lebih jelas. Ketika ada penambahan proses baru dapat dilakukan dengan mudah menggunakan flowchart ini.
Setelah proses membuat flowchart selesai, maka giliran programmer yang akan menerjemahkan desain logis tersebut ke dalam bentuk program dengan berbagai bahasa pemrograman yang telah disepakati.
Tujuan Flowchart
Tujuan dari flowchart itu sendiri sebenarnya adalah untuk menggambarkan suatu tahapan penyelesaian suatu masalah yang dilakukan secara teratur, sederhana, rapi dan juga jelas dengan menggunakan simbol-simbol yang standar. Intinya, menunjukkan setiap proses yang harus dilalui dalam suatu sistem sesederhana mungkin.
Fungsi Flowchart
Adapun fungsi flowchart diantaranya sebagai berikut:
- Mengelola alur kerja
- Merepresentasikan algoritma
- Merancang proyek baru
- Memodelkan proses bisnis
- Mendokumentasikan setiap proses
- Mengaudit proses
27 Simbol Flowchart
Kamu masing bingung? Nah, supaya lebih memudahkan kamu untuk memahami flowchart, yuk ketahui terlebih dahulu beberapa simbol flowchart berikut ini!
1. Simbol input output
Salah satu simbol flowchart ini menyatakan proses input dan output tanpa bergantung pada jenis peralatan yang digunakan.
2. Terminator symbol
Simbol flowchart yang menunjukkan makna start atau permulaan atau akhir (stop) dari kegiatan tertentu.
3. Connector symbol
Yakni simbol keluar-masuk atau penghubung proses dari dalam lembar/halaman yang sama. Jadi, apapun halaman yang sama sudah pasti tetap menggunakan simbol connector yang berbentuk bulat.
4. Processing symbol
Simbol flowchart ini menunjukkan pengolahan yang dilakukan oleh komputer. Selain daripada itu tidak berasal dari komputer.
5. Manual operation
Simbol yang nantinya akan menunjukkan pengolahan yang tidak dilakukan oleh komputer. Jangan sampai kamu salah membedakan fungsinya dengan simbol proocessing. Bisa dikatakan bahwa simbol ini adalah kebalikannya.
6. Decision
Simbol pemilihan proses berdasarkan kondisi yang ada.
7. Preparation
Simbol flowchart yang berfugsi sebagai persiapan penyimpanan yang digunakan sebagai tempat pengolahan di dalam storage.
8. Predefine process
Simbol yang digunakan untuk pelaksanaan suatu bagian sub-program/procedure.
9. Disk and online storage
Simbol flowchart ini menandakan bahwa input berasal dari disk atau dapat langsung disimpan pada disk.
10. Magnetik tape unit
Yakni simbol yang menandakan input berasal dari pita magnetik atau output yang akan disimpan pada pita magnetik. Media penyimpanan pita magetik ini terbuat dari bahan magnetik yang dilapisi dengan plastik tipis.
11. Simbol dokumen
Simbol yang menyatakan input berasal dari dokumen dalam bentuk kertas (output dicetak dikertas).
12. Off-page connector
Berfungsi sebagai keluar-masuk atau penghubung proses antara lembar/halaman yang berbeda. Digunakan juga sebagai lambang dalam page yang berbeda.
13. Simbol garis alir
Simbol yang digunakan sebagai penunjuk bagian instruksi selanjutnya. Arah panahnya mengarah ke kanan. Pada umumnya Berlaku pada aliran proses atau algoritma.
14. Simbol pengurutan office
Berfungsi sebagai penunjuk proses pengurutan data diluar proses komputer.
BACA JUGA: Serba-serbi Informasi Tentang Emoji iPhone yang Perlu Diketahui
15. Simbol pemindahan
Simbol yang digunakan untuk memindahkan material dengan forklift. Dapat juga untuk mengangkat barang dengan crane dan memindahkannya dengan tangan atau sebagainya.
16. Simbol penyimpanan offline
Menunjukkan bahwa data pada simbol akan disimpan. Jadi, perhatikan simbol dengan baik agar tidak terjadi kesalahan teknis.
17. Simbol pasangan
Simbol flowchart ini menunjukkan bagaimana data atau elemen dari suatu modul ke modul lain. Sedangkan anak panah pada lingkaran biru menunjukkan elemen kontrol. Anak panah pada lingkaran putih menyatakan data yang akan dikirimkan.
18. Simbol magentik drum
Input atau output menggunakan drum magentik. Untuk memudahkan mengingatnya, sekilas bentuknya mirip seperti tabung pada bangun datar.
19. Simbol penekan pita
Simbol ini berfungsi sebagai input atau output menggunakan kertas pita yang berlubang.
20. Simbol arus
Simbol arus atau connecting line yaitu lambang yang menghubungkan satu simbol dengan simbol yang lain. Simbol ini juga digunakan sebagai garis alir dari suatu proses.
21. Simbol anotasi
Simbol yang berisi catatan khusus agar lebih mudah isi atau tujuan algoritma/untaian data yang diproses lebih mudah dimengerti oleh pembaca atau audience.
22. Communication link
Simbol yang berfungsi sebagai penunjuk transmisi data melalui channel komunikasi.
23. Multi dokumen
Multi dokumen sangat mudah diingat dan dibedakan, sebab bentuknya seperti dokumen yang bertumpuk. Simbol ini menandakan bahwa dokumen memiliki rangkapan atau salinan atau terdiri dari beberapa dokumen.
24. Simbol manual input
Manual input menandakan bahwa data secara manual on-line keyboard.
25. Summing junction
Simbol flowchart yang menunjukkan hubungan “dan”.
26. Delay
Simbol yang menandakan bahwa mengalami masa tunda atau menunggu.
27. Keying Operation
Keying operation merupakan salah satu simbol flowchart yang menunjukan suatu aktivitas yang dilakukan oleh keyword. Bahkan, dapat menujukkan segala jenis operasi yang prosesnya dilakukan oleh suatu mesin.
Itulah 27 simbol flowchart yang perlu kamu ketahui. Tentunya simbol flowchart ini sangat bermanfaat sekali jika kamu dapat memahaminya dengan baik dan benar. Masing-masing memiliki simbol yang tidak sama.
Alangkah lebih baiknya menghapalkan setiap lambang beserta fungsinya agar bahasa program dapat menyampaikan informasi sebagaimana mestinya. Alhasil, pihak yang bersangkutan dapat dengan mudah mengambil suatu keputusan dan pihak audience dapat menangkap informasi apa yang disampaikan menggunakan flowchart tersebut.
Mempelajarinya sangat seru dan menarik sekali, bukan? Masih ada beberapa simbol flowchart yang bisa kamu cari tahu supaya menambah wawasan dan dapat mengaplikasikannya secara nyata, bukan sekedar teorinya saja. Coba bagikan yang kamu ketahui mengenai simbol flowchart ini di kolom komentar, yuk!
